ПИ-Х

Документація

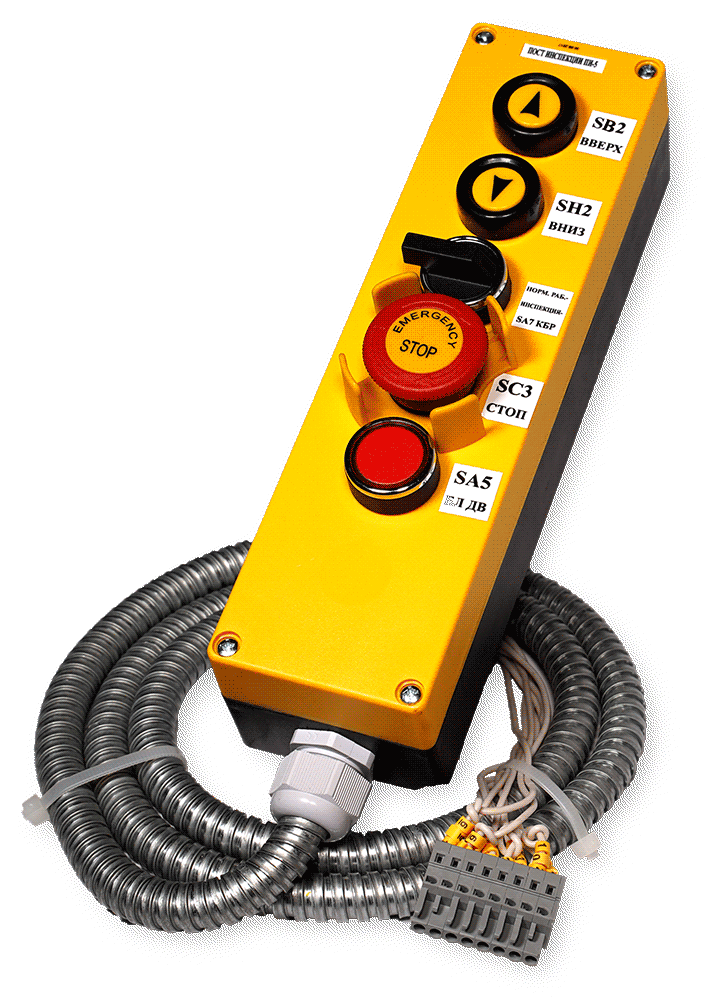

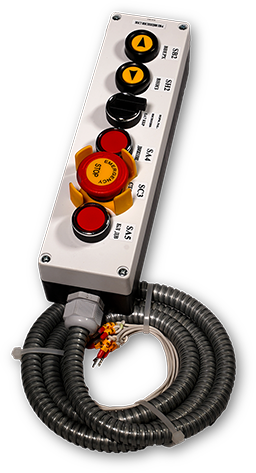

Пост інспекції ПИ-Х

призначений для дистанційного управління пасажирськими і вантажними ліфтами з даху кабіни, під час інспектування та обслуговування шахти ліфта (в режимі інспекції / ревізії), налагодження, ремонту. Є комплектуючим виробом для ліфтів.

Пости інспекції застосовуються в ліфтах з електронними станціями управління типу УПЛ, УЛЖ, УЛ, а також з релейними станціями. У деяких системах управління пост інспекції також називають постом або пультом ревізії. Пост інспекції встановлюється на даху кабіни ліфта.

Функціональність

Пости інспекції забезпечують:

  • управління рухом кабіни ліфта вгору або вниз в режимі ревізії;
  • вмикання та вимикання режиму інспекції (ревізії) з даху кабіни;
  • аварійну зупинку і відключення ліфта кнопкою “СТОП” (типу “грибок”) з поверненням у початкове положення шляхом повороту (опція);
  • шунтування дверей шахти кнопкою “БЛ ДВ” з захистом від випадкового натискання (опція)
  • за наявності кнопки «Рух», рух можливий тільки при одночасному утриманні цієї кнопки разом з кнопкою напрямку руху. Конструкція поста інспекції не дозволяє одночасне натискання цих кнопок однією рукою.

Сфера застосування:

  • Електронні станції управління типу УПЛ, УЛЖ, УЛ
  • Пост ревізії для релейних станцій
  • Пасажирські та вантажні ліфти
  • Модернізація і нові ліфти
  • Особливості та переваги
  • Технічні характеристики
  • Інформація для замовлення

Пости інспекції ПИ-Х можуть застосовуватися як окремо, в поєднанні з уже встановленою на ліфті системою управління (як заміна несправного посту ревізії), так і в поєднанні з нашими системами управління з електророзводкою, яка значно спрощує монтаж і налагодження ліфта. В цьому випадку пост інспекції оснащується роз’ємом WAGO, що дозволяє підключити його до системи за лічені секунди.

Ми виготовляємо декілька варіантів постів інспекції в різних виконаннях на власному обладнанні та за власними технологіями.

Переваги та особливості наших постів інспекції:

  • Наші пости інспекції мають міцний пластиковий корпус і кнопки зі ступенем захисту IP42 від попадання бризок і пилу, що забезпечує їх довготривалу експлуатацію і корозійностійкість
  • Високий комутований струм і напруга дозволяють використовувати наші пости інспекції з релейними станціями управління
  • Компактні розміри дозволяють легко встановити пост інспекції на даху кабіни в будь-якому місці
  • Наші пости інспекції обладнані довгим з’єднувальним кабелем в металорукаві, який захищає кабель від механічних пошкоджень і дозволяє прокладати його без додаткових засобів захисту по даху кабіни
  • Розширений діапазон температур гарантує роботу наших постів інспекції в найскладніших умовах експлуатації
  • Всі кнопки управління супроводжуються нестираючим і добре читаючим в темряві маркуванням
  • В якості комплектуючих використовуються високоякісні надійні кнопки індустріального виконання від провідних світових виробників кнопкової арматури
Напруга живлення, В
- постійного струму
24
- змінного струму
230
Комутований струм, не більше, А
4
Довжина кабелю підключення, м
2
Габаритні розміри без кабелю, мм
300х75х90
Ступінь захисту
IP42
Захист кабелю підключення
металорукав
Діапазон робочих температур, °С
-20…+70

Структура умовного позначення для замовлення постів інспекції:

ПИ-Х

де Х – варіант виконання посту інспекції

Приклад повного найменування для замовлення посту інспекції з кнопками “ВВЕРХ”, “ВНИЗ”, “КБР”, “СТОП”:

Пост інспекції ПИ-4

Наше підприємство серійно виготовляє наступні варіанти виконання постів інспекції:

КОД ДЛЯ ЗАМОВЛЕННЯ ВИКОНАННЯ
ПИ-3 Кнопки “ВВЕРХ”, “ВНИЗ”, “КБР”
ПИ-4 Кнопки “ВВЕРХ”, “ВНИЗ”, “КБР”, “СТОП”
ПИ-5 Кнопки “ВВЕРХ”, “ВНИЗ”, “КБР”, “СТОП”, “БЛ ДВ”
ПИ-6 Кнопки “ВВЕРХ”, “ВНИЗ”, “ДВИЖ”, “КБР”, “СТОП”, “БЛ ДВ”
