Набір кабелів підвісних

Документація

Набір кабелів підвісних

призначений для підключення електроустаткування кабіни ліфта до влаштування управління ліфтом. Набір кабелів підвісних складається із плоских кабелів типу КПВЛ і з'єднувальних роз'ємів WAGO.

Наші комплекти електророзводки є ідеальним доповненням до наших пристроїв управління і ліфтового обладнання. Вони дозволяють провести швидку заміну зношеної старої електропроводки ліфта при модернізаціях. При монтажі нового ліфта, готова електропроводка дозволяє значно скоротити витрати часу та грошей на монтаж.

Комплект електророзводки ПрАТ «Родос» складається з:

  • Набору кабелів підвісних – для підключення обладнання кабіни ліфта до влаштування управління,
  • Модуля з’єднувального кабіни МСК, призначеного для комутації електрообладнання кабіни ліфта (постів наказів, інспекції, приводу дверей, датчиків і т.п.) на даху кабіни,
  • Жгута шахтного, призначеного для підключення електрообладнання, яке розміщене в шахті ліфта і на зупинках (кнопок виклику, індикаторів, вимикачів дверей шахти),
  • Набору роз’ємів для підключення електроустаткування шахти до жгута шахтного,
  • Технічної документації – технічного опису, який включає інструкції з монтажу, налагодження та експлуатації, схем електричних принципових, з’єднань та переліків елементів, індивідуально спроектованих під даний тип ліфта з урахуванням його особливостей та встановленого обладнання

Обов’язковою умовою застосування комплекту електророзводки є замовлення пристрою управління з суфіксом Р (наприклад, УПЛ-10 МРМ 23 М).

Сфера застосування:

  • Пасажирські ліфти для житлових будівель
  • Модернізація та нові ліфти
  • Будівлі до 17 поверхів
  • З 3-х фазним або частотно-регульованим приводом дверей (Магнус, БУАД, Siemens AT120/AT18)
  • Особливості та переваги
  • Технічні характеристики
  • Інформація для замовлення

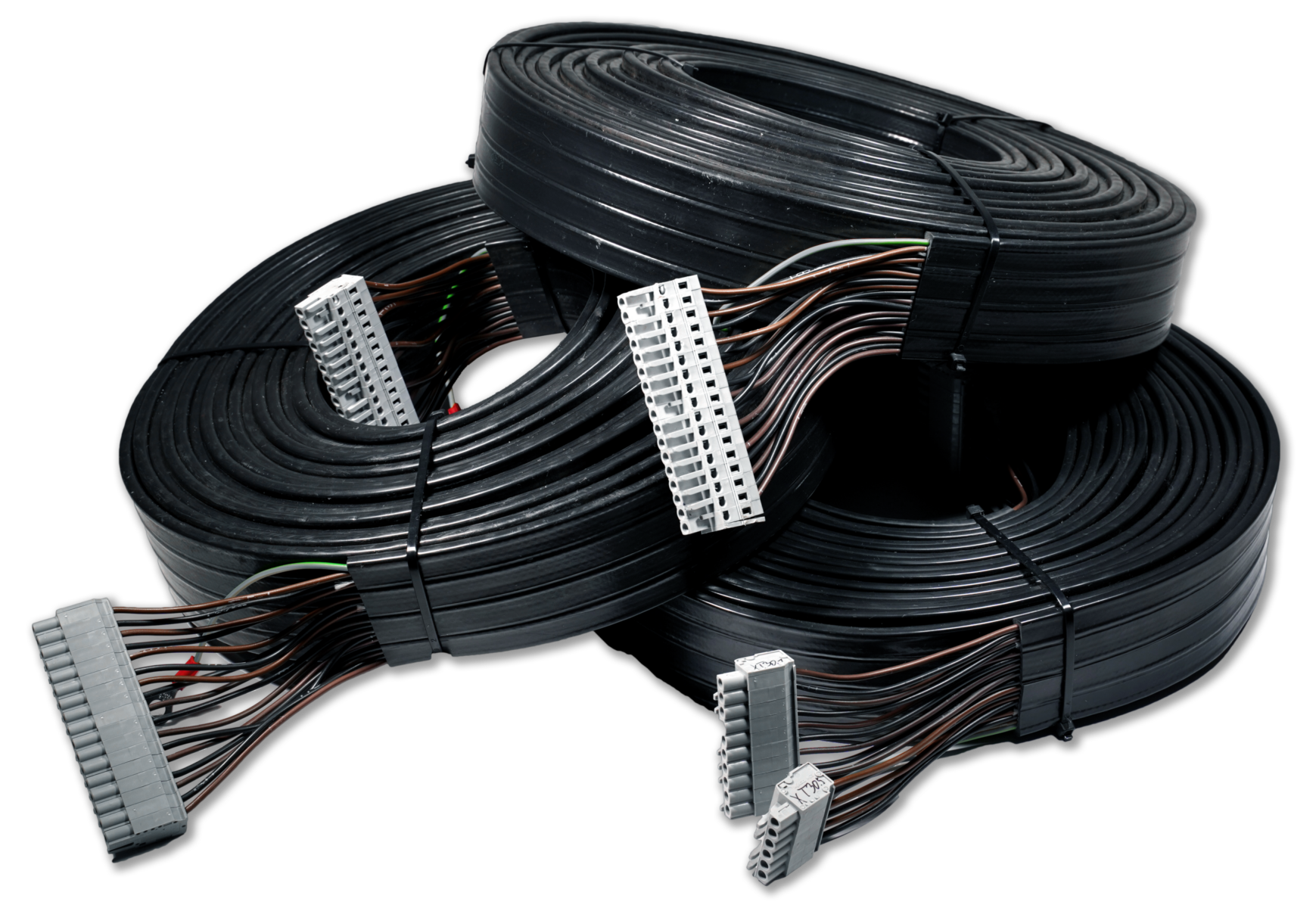

Набір підвісних кабелів виготовляється за індивідуальним замовленням на кожен ліфт з урахуванням кількості зупинок ліфта, висоти кожного поверху і місця розташування пристрою управління ліфтом у машинному приміщенні. Набір підвісних кабелів складається з двох, трьох або чотирьох 6-и 18-и або 24-х жильних плоских кабелів типу КППЛ, що закінчуються роз’ємами WAGO.

Наша компанія застосовує матеріали та комплектуючі вироби тільки сертифікованого вітчизняного і зарубіжного виробництва. Наявність альтернативних постачальників забезпечує безперебійне виготовлення продукції, а постійний моніторинг дозволяє управляти якістю закуплених матеріалів і комплектуючих виробів.

Довжина кабелів розраховується таким чином, що при монтажі немає необхідності додаткової зачистки та обрізки кабелю за місцем. Кабелі просто прокладаються і підключаються за допомогою роз’ємів з одного боку до пристрою управління ліфтом і до модуля з’єднувального кабіни МСК з іншого боку.

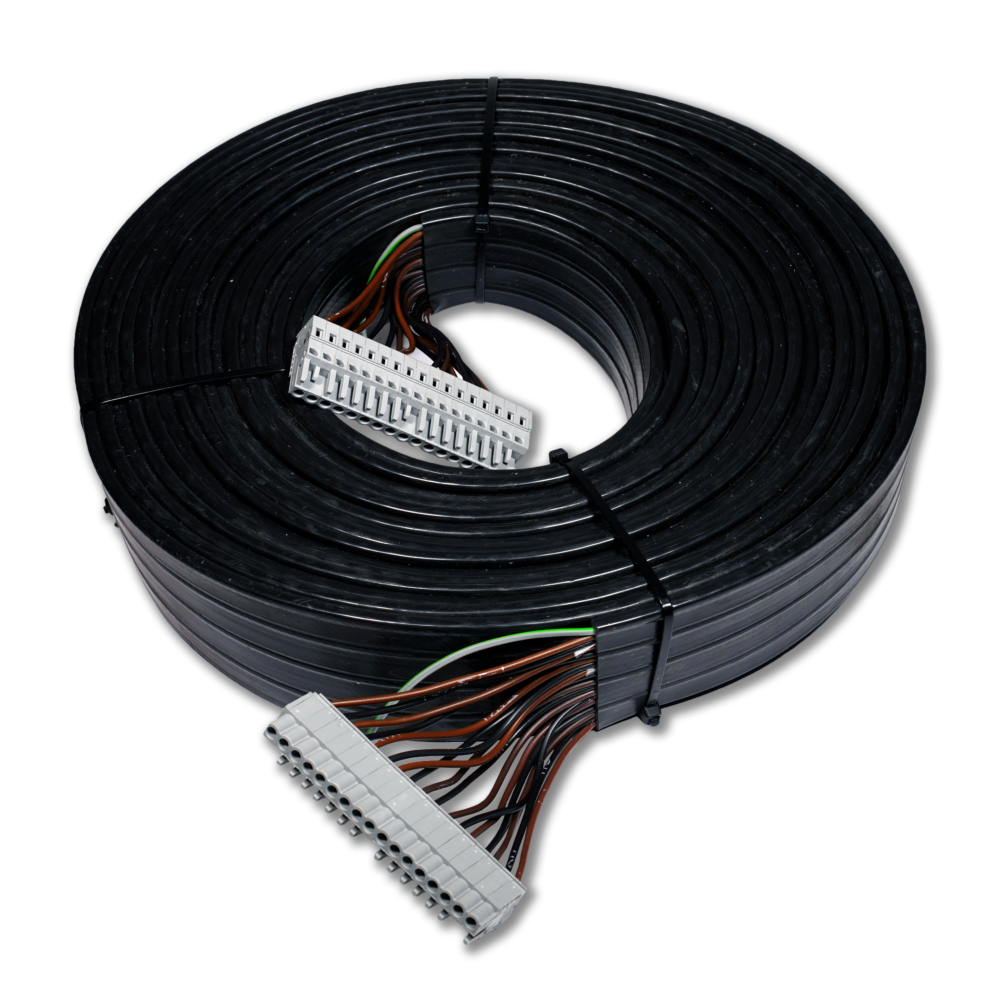

ФОТО кабелю підвісного, підключенного до МСК та до влаштування

Термін виготовлення набору підвісних кабелів становить не більше 2-х тижнів з моменту замовлення і передоплати.

Переваги наших комплектів електророзводки:

  • За рахунок відсутності клемних з’єднань, клемних коробок, та необхідності ручної зачистки і обрізки проводів, істотно скорочується складність і тривалість монтажу в порівнянні з класичною електророзводкою. Наша електророзводка монтується за години замість днів.
  • Відсутність необхідності в періодичній «підтяжки» різьбових з’єднань, призводить до значного підвищення надійності і збільшеному терміну служби наших електроразводок

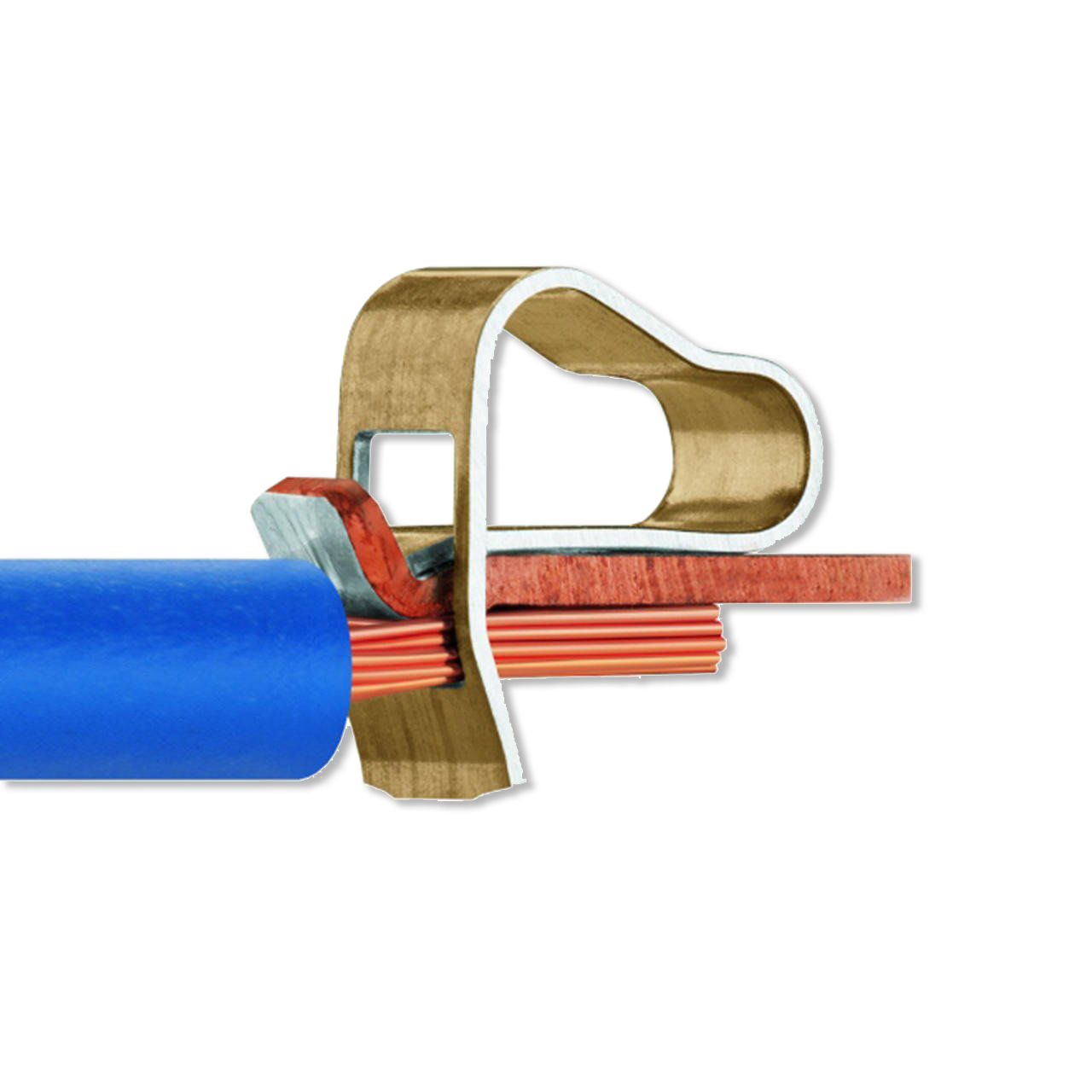

  • Завдяки використанню пружинних з’єднувачів WAGO з системою Cage Clamp, забезпечується гарантований контакт між проводом і роз’ємом
  • Всі наші кабелі проходять заводське тестування, при якому перевіряється коректність підключення проводів до контактів роз’ємів. Таким чином виключаються багато помилок монтажу.
Робоча напруга, В
- постійного струму
24
- змінного струму
230
Робочий струм, А
4
Діапазон робочих температур, ° С
-20...+70

Замовлення на набір кабелів підвесних формується на основі заявки, форму якої можна завантажити в секції “Документація”вище. Заповнену заявку необхідно переслати нам по електронній пошті або факсом. Ми зробимо розрахунок і виставимо Вам рахунок на оплату.

Термін виготовлення набору кабелів підвесних, як правило, становить не більше 2-х тижнів з моменту замовлення і передоплати.
